Hardware de mBot
El robot mBot utiliza la placa mCore la cual tiene un micro controlador ATmega238 con 4 puertos con conexiones RJ25 para conectar sensores. También integra un interruptor de encendido, un botón, dos LEDs RGB, un buzzer, un sensor de luminosidad y un sensor de infrarrojos.
Los módulos o sensores que pretendemos conectar a la placa vienen clasificados por color. Ese color debe corresponder con el color del puerto al cual pretendemos conectarlo. Es decir, en la imagen anterior vemos que el puerto 2 dispone de tres colores (amarillo, azul y blanco), lo que indica que en él podremos conectar cualquier módulo cuyo RJ25 disponga de alguno de esos colores.
Los colores que podemos encontrarnos en los puertos de las diferentes placas de Makeblock son: Rojo (motores), Amarillo (interface digital), Azul (interface digital dual), Gris (Puerto serie, bluetooth), Negro (interface analógica y dual) y Blanco (Puerto I2C). Este sistema de identificación por colores hace que conectar los accesorios de electrónica con la placa sea algo muy intuitivo y fácil.

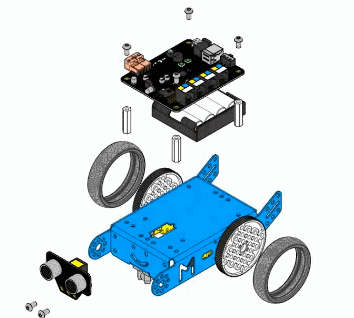

Construcción del Robot
El manual es muy sencillo y didáctico y viene expresado con un lenguaje para que los alumnos de último ciclo de educación primaria o secundaria sean capaces de montarlo sin ningún problema.
Dependiendo de las extensiones o robots de mBot adquiridos, el montaje será diferente ya que puede incluir nuevas funcionalidades, sensores, etc. Desde la página web del fabricante podrás encontrar todos los modelos de robots educativos disponibles, así como las fichas técnicas, ayudas en el montaje y ejemplos de programación.
