Alternativa Panameña PTYduino.
Aquí les hablare de una nueva alternativa para trabajar arduino, es la placa PTYduino, desarrollada locamente por el señor Roberto Moreno de Robottutor.
​
Tuvimos la oportunidad de probarla con dos grupos diferentes de estudiantes entre las edades de 13 a 17 años y los resultados de las pruebas realizadas enfocado en educación es muy amplio.
Actualmente la placa viene en dos presentaciones: una es la versión ya ensamblada y otra donde los estudiantes y/o personas interesadas en aprender y crear por ellos mismo podrán soldar cada uno de sus dispositivos y experimentar de primera mano el trabajo de soldadura en los diferentes componentes así como mejorar las técnicas de aplicación de soldadura.
​
Hablaremos precisamente de la versión por ensamblar, sus ventajas y la impresión de los chicos en el desarrollo. Pero antes conozcamos la placa.
Que es la placa PTYduino?
​
Su microcontrolador es un circuito integrado programable capaz de realizar operaciones matemáticas complejas a gran velocidad.
Arduino dispone de un regulador de voltaje interno que actúa evitando que la tensión de alimentación supere los 12V, ya que en caso contrario podemos dañar la placa de Arduino. Por otro lado, para tensiones inferiores a 7V de entrada en la alimentación , es probable que la placa no llegue a encenderse. La mayoría de los componentes electrónicos de Arduino utilizan una tensión operativa de 5V controladas por el regulador.
Tanto las entradas como las salidas dotan al sistema de información y realizan diferentes actuaciones. Arduino contiene la siguiente distribución de pines:
-
14 pines digitales que pueden ser configurados como entradas o salidas.
-
6 pines PWN (serigrafiados con ~) entre los pines digitales.
-
6 pines analógicos serigrafiadas desde A0 hasta A5 para las entradas analógicas.
-
3 pines GND para conectar a tierra nuestros circuitos.
-
2 pines de alimentación de 5V y 3.3V respectivamente.
​
Esta placa PTYduino cuenta con todas estas características anteriores, que la hace especial y diferente?
No es solo el hecho que se ha sido desarrollada localmente, si no que cuenta con características propias que makers y estudiantes apasionados a las tecnología resulta super atractivas.
Características Propias de PTYduino:
​
-
Pines dedicados para utilizar MicroServo o Sensores: Esta podemos decir con toda certeza que es una de las sus características propias mayor capacidad, ya que en un Arduino cuando realizamos algún tipo de proyectos siempre tratamos de ahorrarnos pines.
Con esta adecuación Robottutor se asegura de que tengamos mayor cantidad de pines digitales libres , para nuestros proyectos, no solo solo para ser utilizados en servomotores, si no en sensores que tengan este tipo de pinado.
En lo personal me parece una excelente mejora a la cual se puede sacar mucho provecho.
-
Led conectado ping 13: Va directamente conectado ping 13, permitiendo mayor identificación.
-
Regulador 5V 1.5 A
-
Protección contra la inversión de polaridad: Esta es otra característica propia muy importante ya protegerá en nuestro circuito cualquier cambio de polaridad que podamos realizar en algún momento por error.
Para ello utilizaron un diodo rectificador, donde una sus principales característica de este tipo de semiconductores es que conducen la electricidad solo en un sentido, llamado sentido "directo", presentando una resistencia muy baja al paso de la corriente y comportándose como un interruptor cerrado (conectado). En el otro sentido, llamado sentido "inverso", no conducen, presentan una gran resistencia y la electricidad no circula por él, comportándose como un interruptor abierto (desconectado). El diodo está polarizado en sentido directo permitiendo con esta característica que si nos equivocamos alimentar la placa no sufra daño alguno.
​
​​
PTYduino versión para ensamblar como alternativa de enseñanza tecnológica en La Educación:
Actualmente son muchas las opciones que hay mercado para introducir a estudiantes y jóvenes amantes de las tecnologías en el mundo de hacer, programar y trabajar en proyectos con fines específicos.
Esta placa cumple con todos los requisitos necesarios para ayudar a tal fin, como lo dice su desarrollador, a estudiantes y personas interesadas en tecnologías actuales; a continuación la recopilación que podemos enseñar con esta placa.
​
1- Partimos del punto mínimo de enseñanza a los alumnos y jóvenes interesados sin conocimientos previos en soldar placas y dispositivos electrónicos, explicándoles los diferentes métodos para soldar que hay actualmente, diferentes tipos de soldaduras que se encuentran en el mercado y la manera correcta utilizar las herramientas a la hora de soldar (cautin y soldapullt).
También se recomienda realizar practicas previas antes de empezar a soldar para que se vayan familiarizando con este proceso.
​
2- PTYduino es sumamente amigable a la hora de colocar los dispositivos, todo viene marcado en la placa, sus polaridades y el tipo de dispositivo esto ayuda a que los jóvenes puedan desarrollar esta actividad, sin temor a equivorcarse a la hora de colocar un dispositivo electrónico, esto lo hace sumamente atractivo a estudiantes sin conocimiento previos.
​
3- Le podemos hablar de composición física de la placa, de su tipo de circuito impreso, indicando los diferentes tipos que hay actualmente en mercado.
​
4- Luego de preparación, y teoría previa entramos directamente al proceso de soldar, explicando la manera de hacerlo para que se realice sin mayor dificultad, como primero soldar todo lo que son salidas/entradas y puntos de conexiones.
5- Soldadura de dispositivos.
En este punto lo dividimos en dos partes: La primera hablar e instar que los jóvenes busquen información del dispositivo que están por soldar , su polaridad, que función realiza en un circuito, hablarles de las fichas técnicas de cada dispositivos o datasheet.
Como segundo punto, al soldar dispositivo, la manera de colocarlo en la placa, la cantidad de estaño que se utiliza, mas en aquellos puntos donde el circuito tiene dispositivos cercanos.
​
6- Utilización y programación, una vez el PTYduino este totalmente soldada esta lista para nuestros proyectos de tecnología que se vayan a desarrollar, trabaja con IDE normal de arduino, así que pasamos entonces la fase de enseñar su funcionamiento, y practicar diferentes talleres o trabajar en proyecto especifico.
​
​
Del resumen de los puntos anteriores podemos extraer PTYduino, es una muy buena alternativa para enseñar, electrónica desde 0 como alternativa de arduino, todo lo relacionado con este dispositivos.
​
Como lo indicamos anteriormente, trabajamos con dos grupos de muestra: la primera fueron estudiantes del Club de Robótica The King´s School, donde los estudiantes ya previamente trabajan con Arduino Uno. Para ellos fue muy interesante soldar la placa electrónica y de este modo relacionarlo con lo ya previamente aprendido, y conocer mas aun de los componentes en si mismo.
​
Soldar los componentes a la placa fue una muy buena experiencia para aquellos que están encaminados a seguir en carreras tecnológicas, incluso quedaron interesados en adquirir la placa para realizar sus practicas en sus hogares y comprar las herramientas para ello.
​
La segunda muestra fue tomada con jóvenes que pertenecen a un espacio libre donde los chicos pueden ir y aprender de tecnologías actuales y su utilidad, la reacción fue muy similar a la primera muestra de jóvenes.
Sabemos que cada día hay muchas tecnologías que proporcionan que mas personas participen en programación y aprendan a crear y desarrollar tecnologías.
​
Es entonces un desafió para maestros, profesores, tutores o personas dedicada a trasmitir este tipo de enseñanzas a los jóvenes que desde el inicio mantengan un gran interés por esta área de la educación y no solo se conviertas en usuarios de las tecnologías.
Animar a que mediante la programación y la robótica los jóvenes puedan descubrir aptitudes o interés en un mercado creciente y de gran futuro y, en todo caso, para adquirir conocimientos en área que seguro tendrán que utilizar de alguna manera practica a lo largo se su vida.
​
Esta placa se convierte de muy buena alternativa para utilizar en los colegios como parte de las tecnologías de educación en el área de robótica, fomentar entre los estudiantes trabajar a base proyectos.

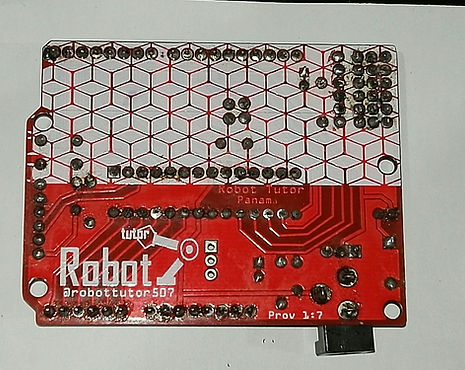

Imágenes del proceso de Soldado de la Placa PTYduino.​
​​
Imagen final de una de las placas soldada.
​​
